OVAL – przepływomierze i systemy pomiaru przepływu

OVAL Corporation to japoński producent specjalizujący się w technologii pomiaru przepływu cieczy i gazów. Firma została założona w Tokio w 1949 roku i od dziesięcioleci rozwija rozwiązania dla przemysłu, automatyki oraz instalacji procesowych.

Oferta OVAL obejmuje szeroką gamę przepływomierzy wykorzystujących różne technologie pomiarowe. Dzięki temu możliwy jest dobór urządzenia odpowiednio do rodzaju medium, zakresu przepływu, temperatury, ciśnienia, wymaganej dokładności oraz warunków pracy instalacji.

Technologie pomiarowe OVAL

OVAL oferuje przepływomierze przeznaczone zarówno do pomiaru objętościowego, jak i masowego.

W ofercie znajdują się między innymi:

  • przepływomierze owalnokołowe,
  • przepływomierze Vortex,
  • przepływomierze ultradźwiękowe,
  • przepływomierze turbinowe,
  • przepływomierze masowe Coriolisa,
  • przepływomierze termiczne.

Tak szeroki wybór technologii pozwala zastosować urządzenia OVAL w wielu gałęziach przemysłu oraz w instalacjach o zróżnicowanych parametrach pracy.

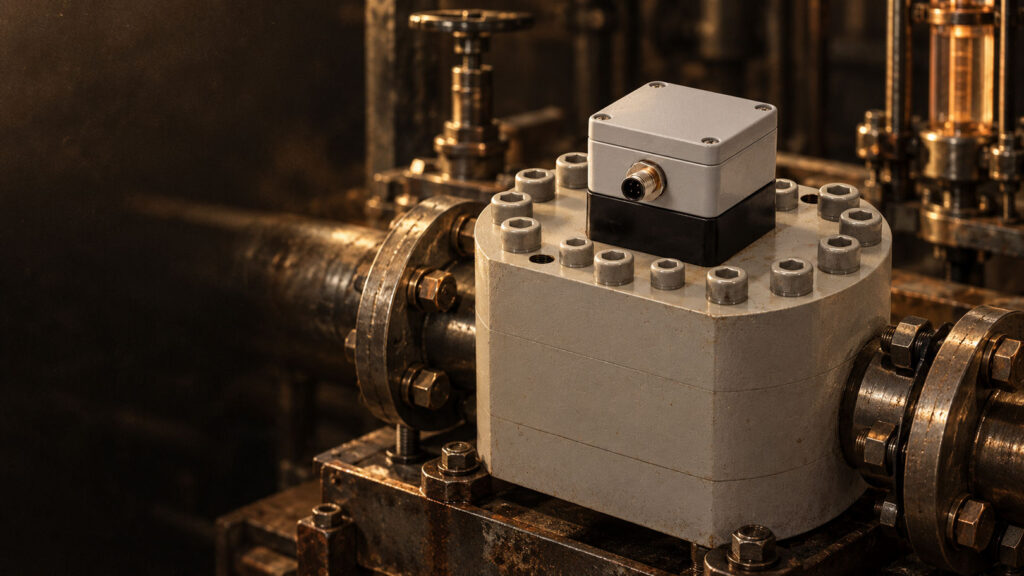

Przepływomierze owalnokołowe OVAL

Przepływomierze owalnokołowe wykorzystują zasadę pomiaru wyporowego. Wewnątrz komory pomiarowej znajdują się dwa współpracujące ze sobą rotory o owalnym kształcie.

Przepływające medium wprawia rotory w ruch, a liczba ich obrotów odpowiada określonej objętości cieczy przepływającej przez urządzenie.

Rozwiązanie to stosowane jest przede wszystkim tam, gdzie wymagana jest dokładna i powtarzalna kontrola przepływu cieczy.

Najpopularniejsze serie przepływomierzy OVAL

FLOWMATE

Kompaktowe przepływomierze przeznaczone do pomiaru niewielkich przepływów cieczy.

FLOWPET 5G

Elektroniczne przepływomierze przeznaczone do pomiaru różnych rodzajów cieczy, w tym wody oraz produktów olejowych.

ECO OVAL

Przepływomierze wykorzystujące technologię pomiaru owalnokołowego.

ULTRA OVAL

Przepływomierze przeznaczone do zastosowań przemysłowych wymagających stabilnego i dokładnego pomiaru przepływu.

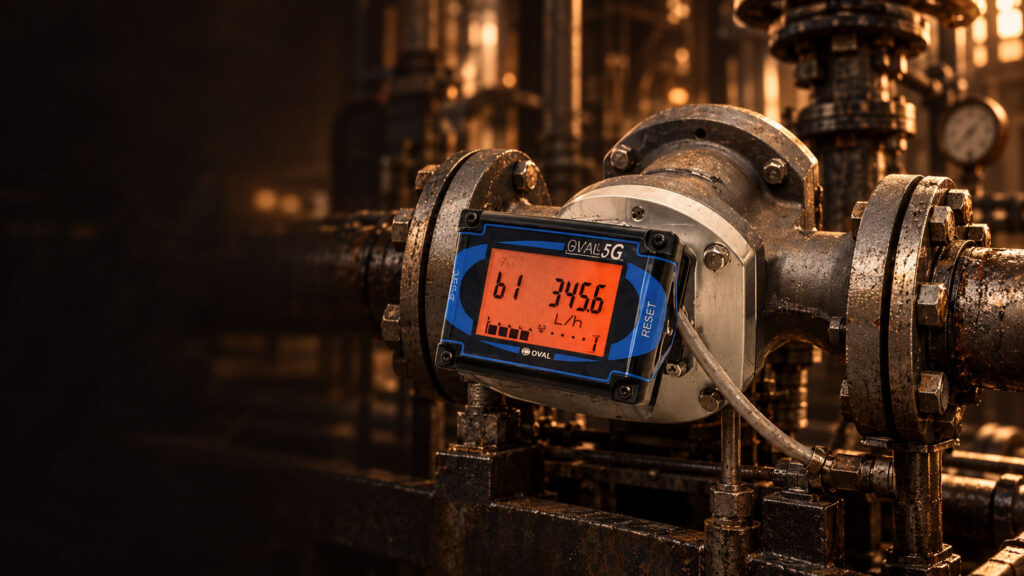

FLOWPET 5G

FLOWPET 5G to elektroniczny przepływomierz przeznaczony do pomiaru cieczy w instalacjach przemysłowych i technologicznych.

Urządzenie dostępne jest w różnych wariantach oraz zakresach przepływu. W zależności od konfiguracji może być stosowane między innymi do pomiaru:

  • wody,
  • nafty,
  • oleju napędowego,
  • oleju lekkiego,
  • oleju ciężkiego.

FLOWPET 5G może być wyposażony w różne warianty wyjść sygnałowych oraz wymienną baterię.

Urządzenie znajduje zastosowanie między innymi w instalacjach przemysłowych, systemach dozowania, układach olejowych oraz wszędzie tam, gdzie wymagany jest lokalny odczyt przepływu.

Przepływomierze Vortex OVAL

Przepływomierze Vortex wykorzystują zjawisko powstawania wirów za elementem umieszczonym w strumieniu przepływającego medium.

Powstające wiry są rejestrowane przez czujnik piezoelektryczny, a ich częstotliwość wykorzystywana jest do określenia wartości przepływu.

Technologia Vortex może być stosowana w instalacjach procesowych oraz przemysłowych, gdzie istotna jest niezawodność pomiaru i możliwość pracy w różnych warunkach.

EX DELTA II

Seria EX DELTA II obejmuje przepływomierze Vortex dostępne w różnych wariantach montażowych:

  • wersja międzykołnierzowa,
  • wersja kołnierzowa,
  • wersja zanurzeniowa.

Pozwala to dobrać urządzenie odpowiednio do konstrukcji rurociągu oraz warunków montażowych.

Eggs DELTA II

Eggs DELTA II to kompaktowy przepływomierz Vortex przeznaczony do pomiaru przepływu w instalacjach procesowych.

Urządzenie dostępne jest zarówno w wariancie z zasilaniem zewnętrznym, jak i w wersji bateryjnej.

Kompaktowa konstrukcja oraz lokalny odczyt parametrów pozwalają stosować urządzenie w instalacjach, w których ważna jest prosta obsługa oraz ograniczona przestrzeń montażowa.

Przepływomierze masowe Coriolisa ALTImass

Przepływomierze ALTImass wykorzystują efekt Coriolisa do bezpośredniego pomiaru przepływu masowego.

Podczas przepływu medium przez drgające elementy pomiarowe powstaje różnica faz. Jej wartość jest analizowana przez czujniki znajdujące się po obu stronach sekcji pomiarowej i wykorzystywana do określania przepływu masowego.

OVAL oferuje kilka wariantów konstrukcyjnych przepływomierzy ALTImass.

ALTImass Type U

Type U posiada sekcję pomiarową w kształcie litery U.

Jest to rozwiązanie przeznaczone do wymagających zastosowań przemysłowych oraz szerokiego zakresu przepływów.

ALTImass Type B

Type B wykorzystuje konstrukcję typu Bow.

Charakteryzuje się kompaktową budową oraz konstrukcją umożliwiającą samoczynne opróżnianie sekcji pomiarowej.

ALTImass Type S

Type S posiada prostą sekcję pomiarową.

Rozwiązanie zostało opracowane z myślą o oszczędności miejsca oraz zastosowaniach wymagających odpowiednich warunków sanitarnych.

Dobór przepływomierza

Prawidłowy dobór przepływomierza wymaga określenia parametrów medium oraz warunków pracy instalacji.

Do przygotowania odpowiedniej konfiguracji urządzenia potrzebne są przede wszystkim następujące informacje:

Rodzaj medium

  • nazwa medium,
  • gęstość,
  • lepkość.

Zakres przepływu

  • przepływ minimalny,
  • przepływ roboczy,
  • przepływ maksymalny.

Temperatura

  • temperatura minimalna,
  • temperatura robocza,
  • temperatura maksymalna.

Ciśnienie

  • ciśnienie minimalne,
  • ciśnienie robocze,
  • ciśnienie maksymalne.

Parametry instalacji

  • średnica rurociągu,
  • materiał rurociągu,
  • rodzaj przyłącza,
  • typ kołnierza, gwintu lub przyłącza sanitarnego.

Wymagania dotyczące sygnału

  • wskazanie elektroniczne,
  • wskazanie mechaniczne,
  • wyjście impulsowe,
  • wyjście analogowe,
  • funkcje dozowania i zliczania.

Wymagania dodatkowe

  • oczekiwana dokładność,
  • wymagane certyfikaty,
  • wykonanie przeciwwybuchowe Ex,
  • wykonanie sanitarne,
  • certyfikaty materiałowe.

Potrzebujesz pomocy w doborze przepływomierza?

Prześlij parametry swojej instalacji oraz informacje o mierzonym medium.

Na ich podstawie możliwe jest dobranie odpowiedniej technologii, modelu, zakresu przepływu oraz konfiguracji urządzenia.

Skontaktuj się z nami

Wymiana istniejącego przepływomierza OVAL

W przypadku wymiany istniejącego przepływomierza OVAL możliwe jest określenie jego konfiguracji na podstawie danych znajdujących się na tabliczce znamionowej.

Do identyfikacji urządzenia potrzebne są:

  • pełny numer modelu,
  • pełny numer seryjny.

Na podstawie tych danych możliwe jest odtworzenie informacji dotyczących oryginalnej konfiguracji i parametrów urządzenia.

Masz starszy przepływomierz OVAL?

Prześlij zdjęcie tabliczki znamionowej urządzenia. ( mail)

Pomożemy zidentyfikować model oraz dobrać odpowiednie urządzenie zastępcze.

OVAL – doświadczenie i rozwój technologii pomiarowych

OVAL Corporation rozwija rozwiązania w zakresie pomiaru przepływu od 1949 roku.

Producent oferuje urządzenia przeznaczone do pomiaru cieczy i gazów w różnych gałęziach przemysłu, wykorzystując zarówno technologie objętościowe, jak i masowe.

Szeroka gama technologii pomiarowych umożliwia dobór urządzenia odpowiedniego do parametrów procesu oraz wymagań konkretnej instalacji.
